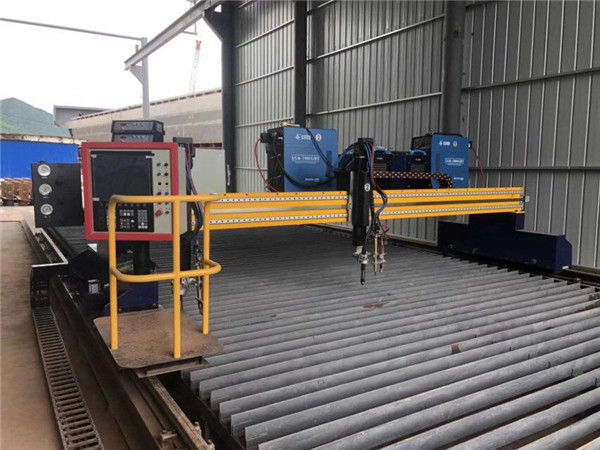

चीन बड़े आकार सीएनसी गैन्ट्री लौ लौ काटने की मशीन
बुनियादी जानकारी

काटने की मोटाई: 1-50 मिमी
काटने की गति: 0-5000 मिमी / मिनट
वोल्टेज: AC220V
गैस: ऑक्सीजन
कार्य सामग्री: लोहा, स्टील, एल्यूमिनियम शीट्स, जस्ती चादरें
कार्य मोटाई: 0.5-30 मिमी या अनुकूलित करें
पावर: 8.5kw
इनपुट वोल्टेज: 380V 50Hz
वर्किंग मोड: अनटच्ड आर्क स्ट्राइकिंग
ट्रांसमिट वे: ताइवान आयातित बॉल स्क्रू
रेल गाइड: प्रेसिजन वर्क राउंड
वैकल्पिक शक्ति स्रोत: अमेरिका हाइपरथर्म और अमी
जेड एक्सिस यात्रा: 0-70 मिमी
इतम: सीएनसी प्लाज्मा धातु काटने की मशीन



उत्पाद वर्णन

यह एक तरह का है सीएनसी काटने के उपकरण उच्च दक्षता और उच्च परिशुद्धता के साथ, और श्रम तीव्रता को कम कर सकते हैं।
यह मशीन गैन्ट्री शैली का उपयोग करती है, और इसमें प्लाज्मा या लौ काटने की शैली है। इसे बनाए रखना और संचालित करना आसान है, और यह विश्वसनीय है।
इसमें कॉम्पैक्ट और तर्कसंगत निर्माण है, और कीमत उचित है। यह मध्यम आकार के और छोटे उद्यमों के लिए खरीदने और उपयोग करने के लिए अधिक उपयुक्त है।



मुख्य विन्यास और कार्य परिचय

# मजबूत खींचें श्रृंखला - कर्षण और सुरक्षा, स्मार्ट उच्च तीव्रता, चयापचय कठोरता, आसान स्थापना, उपयोग और विश्वसनीय, आसान यो आंसू खुला संगठन।
# केबल की सुरक्षा के लिए मशीन को समग्र रूप से और अधिक सुंदर बनाएं
# डबल हेड - प्लाज्मा कटर हेड 40 मिमी से कम मोटाई में कटौती कर सकता है (बिजली की आपूर्ति के वर्तमान पर निर्भर करता है),
लौ कटर सिर 200 मिमी मोटाई में कटौती कर सकता है, आपकी काटने की मांगों को पूरा कर सकता है
# सीमा स्विच --- टकराव दुर्घटना से बचने के लिए, वर्कपीस आंदोलन या स्वचालित फ़ीड को नियंत्रित करने के लिए इसका इस्तेमाल करें
# 24KGS गाइड रेल - अधिक स्थिर
# स्टारफायर कटिंग सिस्टम और HYD ऑटो आर्क वोल्टेज THC ---
उच्च निपटान के साथ संख्यात्मक नियंत्रण प्रणाली, स्वचालित हड़ताली चाप, प्रदर्शन स्थिर है, स्वचालित ऊंचाई समायोजन प्रणाली
--- आपकी भौतिक योजना के अनुसार, सिर काटने से स्वचालित रूप से स्थिर हो सकता है, और तेजी से समायोजित हो सकता है।



तकनीकी विनिर्देश

नहींमदविनिर्देश
1आदर्शएफएमपी2030
2क्षैतिज ट्रैक स्थान3m
3प्रभावी काटने की चौड़ाई2m
4अनुदैर्ध्य ट्रैक स्थान4m
5प्रभावी काटने लंबाई3m
6काटने की गति20-25 मीटर / मिनट
7काटने की शुद्धता0.05 मिमी
8काटने की मोटाई0-40 मिमी - प्लाज्मा कटर सिर
200 मिमी - लौ कटर सिर
9काटने की प्रणालीस्टारफायर कटिंग सिस्टम (अंग्रेज़ी)
10चाप ऊंचाई नियंत्रणआर्क मशाल वोल्टेज ऊंचाई नियंत्रण
11टेबल संरचनापूरे लोहे का शरीर, मोटा स्टील
12मोटरजापान यास्कावा सर्वो मोटर--3 सेट
13प्लैनेट रिड्यूसरजापान शिम्पो
14इंजन की शक्ति750w
15संचरण का तरीकाउच्च परिशुद्धता रैक गियर
16गाइड रेलसभी अक्ष HIWIN वर्ग रेल का उपयोग करते हैं
17सोलेनोइड वाल्वइटली CEME
18बिजली की आपूर्तिअतिताप MAXPRO200A
19ड्राइंग सॉफ्टवेयरसीएडी
20नेस्टिंग सॉफ्टवेयरऑस्ट्रेलिया फास्टकैम सॉफ्टवेयर
21आउटपुट तरीकाआर्टकैम, टाइप 3
22एलसीडी डिस्प्ले आयाम10.4 इंच
23चलाने का तरीकाचलाने का तरीका
24डिवाइस को नियंत्रित करने वाली ऊँचाईआर्क वोल्टेज ऊंचाई और इलेक्ट्रिक समायोज्य उच्च
25गैस दाबमैक्स। 0.1 एमपीए
26ऑक्सीजन का दबावमैक्स। 0.7 एमपीए
27अन्य भागएक सेट प्लाज्मा नोजल मुफ्त में भेजा गया



आवेदन

वे जहाज, कार, बॉयलर दबाव पोत, इस्पात संरचना, विमान, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं।
वे कार्बन स्टील को काटने के लिए फ्लेम कटिंग का उपयोग करते हैं, स्टेनलेस स्टील, एल्यूमीनियम, तांबे और अन्य धातु प्लेटों को काटने के लिए प्लाज्मा का उपयोग करते हैं। वे अनियमित ड्राइंग बैच काटने के लिए विशेष रूप से उपयुक्त हैं।
